En tant que fournisseur de pièces moulées de précision en métal, on me demande souvent : « À quelle fréquence les pièces moulées en métal de précision doivent-elles être inspectées ? » Eh bien, la réponse n’est pas aussi simple qu’on pourrait le penser. Il y a plusieurs facteurs à prendre en compte, et dans ce blog, je vais tout détailler pour vous.
Tout d’abord, comprenons pourquoi l’inspection est si cruciale. Les pièces moulées en métal de précision sont utilisées dans un large éventail d'industries, de l'aérospatiale à l'automobile en passant par l'électronique médicale et grand public. Ces pièces moulées doivent répondre à des normes de qualité strictes, car tout défaut peut entraîner une défaillance du produit, des risques pour la sécurité et des rappels coûteux. Des inspections régulières sont donc indispensables pour garantir la qualité et la fiabilité des pièces moulées.
Facteurs affectant la fréquence des inspections
1. Application du casting
L'utilisation finale du métal moulé de précision joue un rôle important dans la détermination de la fréquence à laquelle il doit être inspecté. Par exemple, si la pièce moulée est utilisée dans un environnement à fortes contraintes comme un moteur d'avion, la fréquence d'inspection sera beaucoup plus élevée par rapport à une pièce moulée utilisée dans une application moins critique, telle qu'une pièce décorative.
Les moteurs d’avion sont soumis à des températures, pressions et vibrations extrêmes. Un petit défaut dans une pièce moulée utilisée dans un moteur peut avoir des conséquences catastrophiques. Alors, pourPièces moulées de précisionutilisés dans de telles applications, des inspections peuvent être effectuées après chaque étape de fabrication : après le processus de moulage, pendant le traitement thermique et avant l'assemblage final.
En revanche, si le moulage concerne un produit de consommation comme une boîte à outils, des inspections moins fréquentes pourraient suffire. Les inspections pourraient être effectuées lot par lot, peut-être tous les quelques centaines ou milliers de pièces moulées produites.
2. Complexité du casting
Plus la conception du moulage métallique de précision est complexe, plus il est probable qu'il présente des défauts. Les pièces moulées très complexes avec des géométries complexes, des parois minces et des passages internes sont plus difficiles à fabriquer sans défauts.
Par exemple,Moulage de haute précisionLes pièces à géométrie complexe utilisées dans l'industrie médicale, telles que les instruments chirurgicaux, doivent être inspectées fréquemment. Ces pièces ont souvent des tolérances serrées et même un écart mineur peut affecter leur fonctionnalité. Les inspections peuvent être effectuées à plusieurs étapes de la production, notamment après l'usinage grossier et avant la finition finale.
En revanche, les pièces moulées simples présentant des formes basiques et moins de caractéristiques peuvent être inspectées moins souvent. Un support en acier de base, par exemple, peut être inspecté à intervalles aléatoires pendant la production, ou de manière plus approfondie à la fin d'un cycle de production.
3. Volume de production
Le volume de production a également un impact sur la fréquence des inspections. Dans le cadre d'une production en grand volume, il n'est peut-être pas pratique d'inspecter chaque pièce moulée. Au lieu de cela, des méthodes d'échantillonnage statistique sont souvent utilisées.

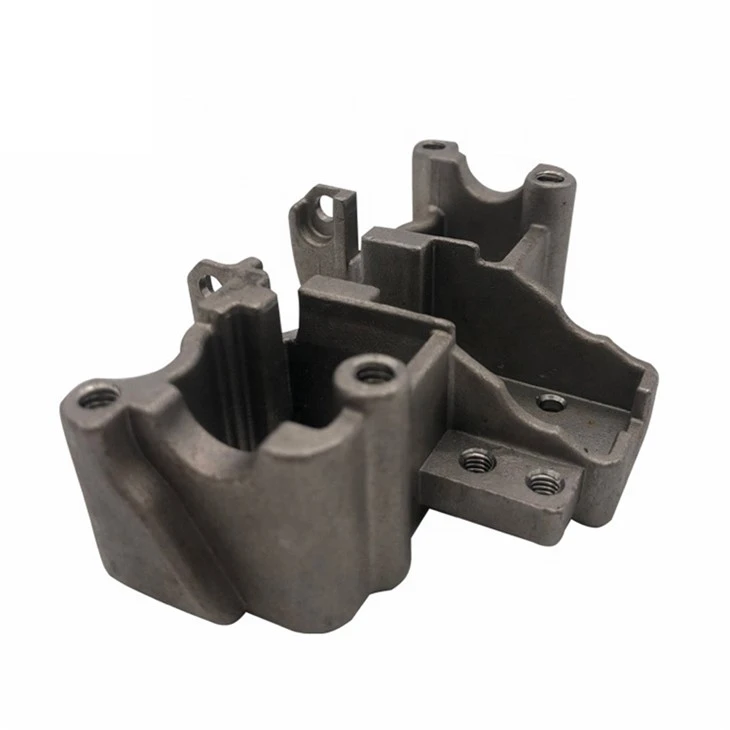

Disons que nous produisons des milliers deMoulage de précision en acierchaque jour des pièces détachées pour l'industrie automobile. Inspecter chacun d’eux prendrait du temps et serait coûteux. Ainsi, nous pourrions prélever un échantillon aléatoire de pièces moulées de chaque lot de production et les inspecter minutieusement. Si l’échantillon répond aux normes de qualité, nous pouvons supposer que le reste du lot sera probablement en bon état. Cependant, la fréquence de prélèvement de ces échantillons doit être déterminée avec soin. Une approche courante consiste à prélever des échantillons à intervalles réguliers, par exemple toutes les heures ou toutes les quelques centaines de pièces produites.
Dans la production de faibles volumes, en particulier pour les pièces moulées sur mesure ou de grande valeur, il est plus facile d'inspecter chaque pièce. Cela garantit que le client reçoit exactement ce qu'il a commandé et que tout problème est résolu immédiatement.
4. Stabilité du processus de fabrication
La stabilité du processus de fabrication est un autre facteur clé. Si le processus est bien établi et a produit des résultats cohérents au fil du temps, la fréquence des inspections peut être réduite.
Par exemple, si nous utilisons une méthode de coulée particulière depuis longtemps et que nous avons affiné le processus pour minimiser les défauts, nous pouvons compter sur des inspections périodiques. Nous pouvons effectuer une inspection complète au début d'un cycle de production pour nous assurer que tout fonctionne comme il se doit, puis effectuer un suivi avec des contrôles moins fréquents pendant le reste de la production.
Toutefois, si le processus a récemment changé, par exemple en cas de nouvelle conception de moule ou d'utilisation d'un alliage différent, des inspections plus fréquentes sont nécessaires. En effet, tout changement dans le processus peut introduire de nouvelles sources de défauts et nous devons surveiller de près la qualité des pièces moulées jusqu'à ce que nous soyons sûrs que le nouveau processus est stable.
Fréquences d’inspection recommandées
1. Inspections en cours de processus
Au cours du processus de fabrication, les inspections en cours de processus sont cruciales pour détecter rapidement tout défaut. Pour les pièces moulées à haut risque (comme celles destinées aux applications aérospatiales ou médicales), des inspections en cours de processus doivent être effectuées à chaque étape majeure.
- Création de motifs: Inspectez le motif pour vérifier l'exactitude des dimensions, la finition de la surface et tout signe de dommage. Cela peut être fait après la création du motif et avant son utilisation pour le moulage.
- Moulage: Vérifiez le moule pour le bon alignement, les fissures ou les vides et la qualité du matériau du moule. Cette inspection doit être effectuée avant de couler le métal en fusion.
- Verser: Surveiller le processus de coulée pour garantir la température, le débit et le remplissage corrects du moule. Des inspections visuelles et des mesures de température peuvent être utilisées au cours de cette étape.
- Solidification et refroidissement: Une fois le métal solidifié, inspectez la pièce moulée pour déceler tout retrait, porosité et tout autre défaut pouvant survenir lors du refroidissement.
Pour les pièces moulées moins critiques, les inspections en cours de processus peuvent être moins fréquentes. Par exemple, vous pouvez effectuer une inspection visuelle après le moulage et une inspection plus détaillée une fois la pièce moulée retirée du moule.
2. Inspections finales
Les inspections finales constituent la dernière chance de garantir que la pièce moulée répond aux exigences du client avant son expédition.
- Pour une production à grand volume: Dans le cas d'une production à grand volume, les inspections finales peuvent être effectuées sur la base d'un échantillonnage. Selon le niveau de risque, vous pouvez inspecter 1 à 5 % des pièces moulées d'un lot. L'échantillon doit être sélectionné au hasard pour garantir qu'il est représentatif de l'ensemble du lot.
- Pour une production à faible volume ou sur mesure: Dans le cadre d'une production en faible volume ou sur mesure, chaque pièce moulée doit être inspectée minutieusement. Cela comprend des contrôles dimensionnels, des inspections de l'état de surface et des tests non destructifs (tels que des tests aux rayons X ou aux ultrasons) si nécessaire.
Conclusion
Déterminer à quelle fréquence inspecter les pièces moulées en métal de précision est un exercice d’équilibre. Vous devez prendre en compte l'application, la complexité, le volume de production et la stabilité du processus de fabrication pour garantir que vous fournissez des pièces moulées de haute qualité sans inspection excessive ni augmentation des coûts.
Si vous êtes à la recherche de pièces moulées de précision en métal et que vous souhaitez vous assurer d'obtenir la meilleure qualité, ou si vous avez des questions sur les fréquences d'inspection ou nos processus de coulée, n'hésitez pas à nous contacter. Nous sommes là pour répondre à vos questions et travailler avec vous pour répondre à vos besoins spécifiques.
Références
- "Conception et performances du moulage métallique" par John Campbell
- "Contrôle qualité dans la fabrication de précision" par Robert J. Schilling
